NUESTRO PRODUCTO

CTM

Los CTMs: CoSMoS Transmission Module son la parte del sistema que se  encarga de recibir los datos de los sensores y transmitírselo a una gateway. Cada CTM envía la información en intervalos de 30 minutos.



Nuestros CTMs obtienen los parámetros y de acuerdo a los modelos de la calibración determinan la evolución de la resistencia del hormigón de la mezcla vertido en el sitio de obra, sin importar el tipo de proyecto que sea:



  • Obra de edificación (muros, losas, forjados, pilares, etc.)
  • Obra civil (túneles, puentes, presas, etc.)
  • Obra especial (hormigón visto, en masa etc.)
  • Apto para cualquier obra
  • Alta visibilidad naranja
  • Eficiencia energética
  • Material de calidad
  • Reutilizable

Sensores

Los sensores son la parte del sistema de CoSMoS™ ubicada en el interior del hormigón, preferiblemente fijados en la armadura de refuerzo. Los sensores llevan a cabo la medición de las variables y parámetros requeridos para poder estimar la resistencia del hormigón en tiempo real. Cada sensor tiene un medidor de cobre, un cable y un conector para el CTM.



Nuestros sensores son la parte desechable del producto debido a que se quedan incrustados en el interior de la estructura cuando la medición se finaliza, teniendo esto en cuenta, los sensores se han diseñado del tamaño mínimo facilitando su instalación.

Digitalización de la construcción

Cosmos Transmission Module:

Un vistazo al Hardware

COLOCA EL CURSOR SOBRE LOS ICONOS BLANCOS PULSANTES

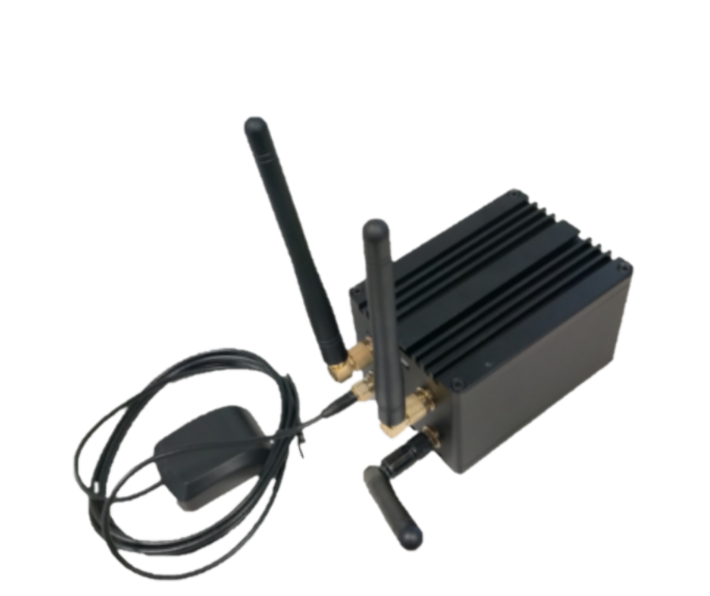

Gateway

La gateway es el dispositivo que se encarga de recibir la información, que transmiten los difentes CTMs desplegados en obra, mediante su propia red, enviando además esta información a los servidores de CoSMoS™ y procesándola y presentándola.

Los datos son enviados utilizando red de movil (4G) y se puede configurar para conectarse a la propia red wifi de la obra. Las gateways cuentan también con una antena GPS que permite determinar la ubicación exacta de los proyectos para mejorar la calidad de las predicciones basadas en distintos informes.

gateway
Nuestros CTMs se ofrecen con conectividad LoRa, esto permite a nuestros clientes disfrutar de su propia red privada en el sitio de obra.
Esta red es desplegada por el equipo de CoSMoS a través de las gateways instaladas en la ubicación del proyecto.
Cosmos permite a las constructoras reducir significativamente el tiempo del proyecto, mejorando a su vez la planificación del proyecto.
descargue nuestro dossier
app cosmos

Cosmos App

Gracias a monitorizar en tiempo real la resistencia del hormigón, los ciclos de trabajo y las cantidades de material se reducen al mínimo porque sabemos el momento exacto en el que la mezcla alcanza su resistencia para que sea posible el descimbrado y desencofrado.
Directamente desde la plataforma CoSMoS™, podrá acceder a todos los datos en tiempo real y directamente desde su puesto de trabajo sin tener que esperar las pruebas de rotura de muestras de concreto.
Unete a la revolución de la construcción y monitoriza la evolución de la resistencia del hormigón de los vertidos de tus proyectos en cualquier lugar y en cualquier momento.
resistencia del hormigón

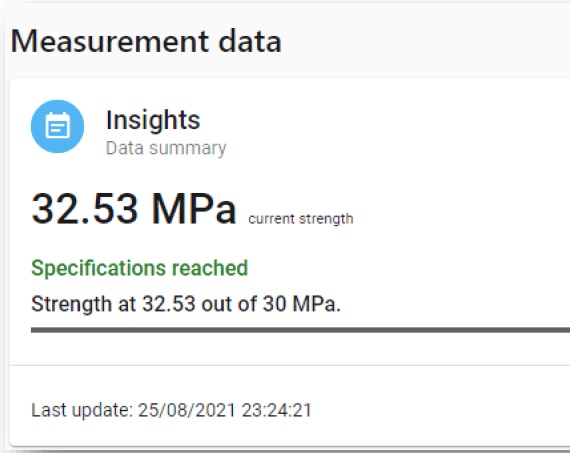

Resistencia alcanzada

Usando nuestra app, podemos observar los megapascales (MPa) alcanzado hasta el momento, es decir, la resistencia actual del hormigón vertido. Dependiendo de si el texto dice ‘Especificaciones alcanzadas’ o no, le permitirá saber si se ha alcanzado la resistencia requerida.

Resistencia del hormigón en tiempo real y mucho más...

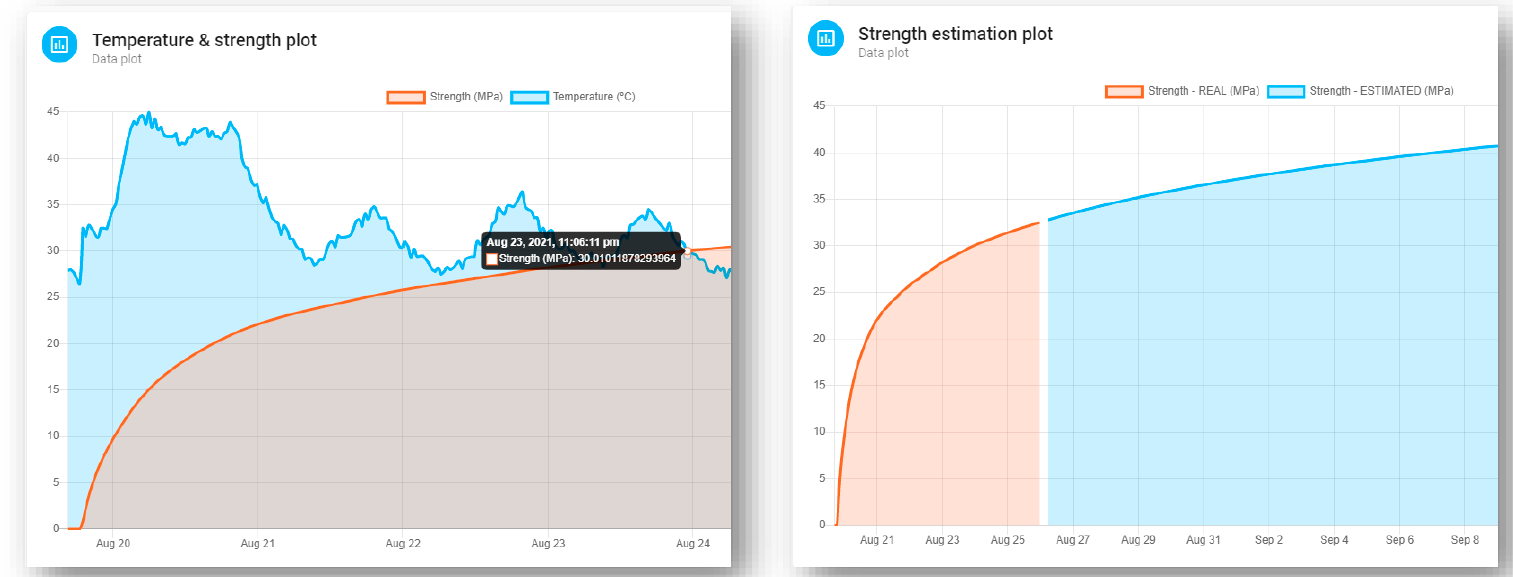

Gráfica histórica

Esta gráfica registra la evolución de la temperatura del hormigón desde el momento de su vertido, en color azul, y la resistencia que ha ido adquiriendo con el paso del tiempo, en color naranja. Pinchando o pasando el cursor sobre las gráficas, según el dispositivo, nos aparecerá un cuadro con información más precisa indicando temperatura o resistencia y el momento exacto en el que se produjo ese dato.

Gráfica predictiva

En esta gráfica observamos la resistencia del hormigón alcanzada hasta el momento, en color naranja, y la resistencia estimada que se espera obtener, en color azul. Haciendo clic o pasando el cursor, dependiendo del dispositivo, nos aparecerá un cuadro con la fecha y la hora en la que aparecerá la estimación de la resistencia en ese momento en concreto.

Grafico temperatura CoSMoS
Grafica predictiva cosmos
